ZLY系列高精度硬齒面圓柱齒輪減速器參照JB/T8853-2001《圓柱齒輪減速器》標準生產的外嚙合漸開線斜齒圓柱齒輪減速機。ZLY（兩級)適用于輸入軸與輸出軸呈平行布置的傳動，傳動比i從1.25--6.3，傳遞公稱功率最高可達6666千瓦，可廣泛應用于冶金、礦山、起重、運輸、水泥、塑料、建工、化工、紡織、能源、造紙、印染、制藥等行業領域的機械傳動中。

該系列減速器的齒輪參數、結構參數均經計算機優化設計，齒輪材料采用優質高強度低碳合金鋼，經滲碳、淬火處理，齒面硬度高，齒面硬度達HRC58-62,齒面精加工采用磨齒工藝，精度6級，精度高，接觸性好,齒根拋丸強化處理。整機具有體積小、重量輕，傳遞功率大,運轉平穩,噪音低、傳動效率高,雙級大于93%,承載能力高,使用壽命長,易于拆檢，易于安裝等特點。

該系列減速器的應用范圍：
輸入軸最高轉速一般不大于1500r/min
齒輪圓周線速度最高為20m/s
工作環境溫度為-40～45℃,如果低于0℃，啟動前潤滑油應預熱至0℃以上，本減速機可用于正反兩個方向運轉。
該系列減速器可選配水循環冷卻裝置、風扇冷卻裝置和電加熱裝置。

減速機型號、規格及其表示方法

    1.ZLY兩級圓柱齒輪減速機。
    2.規格有：112、125、140、160、180、200、224、250、280、315、355、400、450、500、560、630、710；

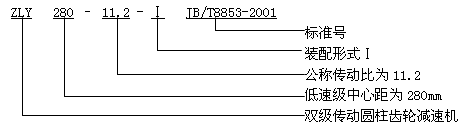

    3.表示方法示例：

4.轉向規定：配置逆止器的減速機只允許單向運轉，轉向規定為：面對輸出軸，輸出軸順時針運轉為“S”，逆時針運轉為“N”。

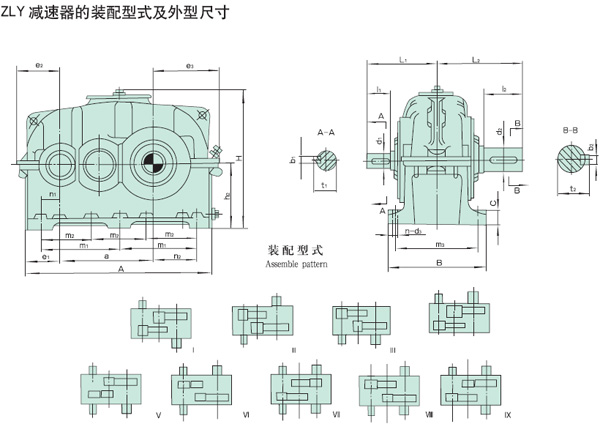

規格	A	B	H　　≈	a	i=6.3～11.2					i=12.5～20					d2(m6)	ι2	L2	b2	t2
規格	A	B	H　　≈	a	d1(m6)	ι1	L1	b1	t1	d1(m6)	ι1	L1	b1	t1	d2(m6)	ι2	L2	b2	t2
112	385	215	265	192	24	36	141	8	27	22	36	141	6	24.5	48	82	192	14	51.5
125	425	235	309	215	28	42	157	8	31	24	36	151	8	27	55	82	197	16	59
140	475	245	335	240	32	58	185	10	35	28	42	167	8	31	65	105	230	18	69
160	540	290	375	272	38	58	198	10	41	32	58	198	10	35	75	105	245	20	79.5
180	600	320	435	305	42	82	232	12	45	32	58	208	10	35	85	130	285	22	90
200	665	355	489	340	48	82	247	14	51.5	38	58	223	10	41	95	130	300	25	100
224	755	390	515	384	48	82	267	14	51.5	42	82	267	12	45	100	165	355	28	106
250	830	450	594	430	60	105	315	18	64	48	82	292	14	51.5	110	165	380	28	116
280	920	500	670	480	65	105	340	18	69	55	82	317	16	59	130	200	440	32	137
315	1030	570	780	539	75	105	365	20	79.5	60	105	365	18	64	140	200	470	36	148
355	1150	600	870	605	85	130	410	22	90	70	105	385	20	74.5	170	240	530	40	179
400	1280	690	968	680	90	130	440	25	95	80	130	440	22	85	180	240	560	45	190
450	1450	750	1065	765	100	165	515	28	106	85	130	480	22	90	220	280	640	50	231
					i=6.3～12.5					i=14～20
500	1600	830	1190	855	110	165	555	28	116	95	130	520	25	100	240	330	730	56	252
560	1760	910	1320	960	120	165	575	32	127	110	165	575	28	116	280	380	820	63	292
630	1980	1010	1480	1080	140	200	660	36	148	120	165	625	32	127	300	380	870	70	314
710	2220	1110	1653	1210	160	240	740	40	169	140	200	700	36	148	340	450	990	80	355

ZLY ZLZ	C	m1	m2	m3	n1	n2	e1	e2	e3	h	地腳螺栓孔		重量 kg	潤滑油量L
ZLY ZLZ	C	m1	m2	m3	n1	n2	e1	e2	e3	h	d3	n	重量 kg	潤滑油量L
112	22	160	—	180	43	85	75.5	92	134	125	15	6	60	3
125	25	180	—	200	45	100	77.5	98	153	140	15		69	4．3
140	25	200	—	210	47.5	112.5	85	106	171	160	15		105	6
160	32	225	—	245	58	120	103	126	188	180	18.5	6	155	8．5
180	32	250	—	275	60	135	110	134	209	200	18.5		185	11．5
200	40	280	—	300	65	155	117.5	148	238	225	24		260	16．5
224	40	310	—	335	70.5	165.5	137.5	168	263	250	24	6	370	23
250	50	350	—	380	80	190	145	184	293	280	28		527	32
280	50	380	—	430	75	205	155	195	325	315	28		700	46
315	63	420	—	490	78	223	173	219	364	355	35		845	65
355	63	475	—	520	92.5	252.5	192.5	238	398	400	35	6	1250	90
400	80	520	—	590	95	265	215	275	445	450	42	6	1750	125
450	80	—	400	650	117.5	317.5	242.5	305	505	500	42	8	2650	180
500	100	—	440	710	120	345	262.5	337	557	560	48	8	3400	250
560	100	—	490	790	120	390	265	354	624	630	48		4500	350
630	125	—	540	870	115	425	295	384	694	710	56		6800	350
710	125	—	610	950	140	480	335	440	780	800	56		8509	520
